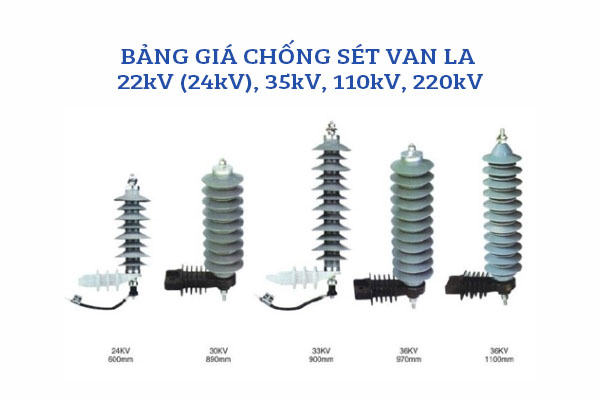

Tổng quan về chống sét van 22kV (24kV), 35kV, 110kV, 220kV
Chống sét van là gì?
Chống sét van tiếng anh là Lightning Arrester, viết tắt là LA. Chống sét van LA là thiết bị được lắp đặt trên hệ thống dây dẫn lưới điện, trạm biến áp, trạm phân phối,… nhằm bảo vệ thiết bị khác khỏi tác động của tia sét.
Xem thêm: Catalogue chống sét van Cooper 24kV
Chống sét van có tác dụng gì?
Chức năng (công dụng) của chống sét van là hấp thụ dòng điện tăng cao đột ngột do sét đánh. Và chúng sẽ được chuyển xuống đất một cách an toàn nhất. Vị trí lắp đặt của chống sét van thường là trên dây dẫn của đường điện cáo áp trên không, nhằm giảm rủi ro chọc thủng cách điện do quá điện áp khí quyển (phóng điện sét) và do quá điện áp thao tác.
Ứng dụng của chống sét van trong thực tế
Cấu tạo chống sét van
– Thiết bị chống sét van bên ngoài là một ống sứ hay chất dẻo cách điện có hình dạng và kích thước tùy thuộc cấp điện áp định mức sử dụng.
– Bên trong ống chứa hai phần tử chính là khe hở phóng điện và điện trở phi tuyến.
– Khe hở phóng điện bao gồm nhiều cặp khe hở ghép nối tiếp. Mỗi cặp khe hở được chế tạo bởi 2 đĩa đồng mỏng dập định hình. Ở giữa là một tấm đệm mica hoặc bìa cách điện dày khoảng 1mm để tạo khe hở phóng điện. Mỗi chống sét van có số cặp khe hở phóng điện tùy theo nhà chế tạo thiết kế.
– Điện trở phi tuyến gồm các tấm hình trụ tròn ghép nối tiếp. Điện trở phi tuyến có thể là Vilit hoặc Tirit hoặc ZnO… (thường là Vilit).
Chống sét van trung thế Tuấn Ân
Nguyên lý chống sét van
Đặc tính kỹ thuật của van chống sét dựa vào tính chất của điện trở Vilit. Khi điện áp đặt lên Vilit tăng cao thì giá trị điện trở của nó giảm và ngược lại khi điện áp giảm xuống thì điện trở sẽ tăng lên nhanh chóng. Khi có quá điện áp đặt lên chống sét van, điện trở của chống sét van nhanh chóng hạ thấp xuống tạo điều kiện để tháo hết sóng sét qua nó xuống đất, đến khi đặt lên chống sét van chỉ còn là điện áp mạng thì điện trở của chống sét van lại tăng lên rất lớn chấm dứt dòng kế tục vào thời điểm thích hợp nhất. Đồng thời trong khi tháo sét, điện áp dư trên chống sét van cũng có giá trị nhỏ, điều này sẽ đảm bảo an toàn cho thiết bị được bảo vệ.
Tham khảo thêm thông số kỹ thuật chống sét van 35kV Tuấn Ân.
Các loại chống sét van thông dụng nhất
– Theo cấu tạo, thường có 2 loại chống sét van phổ biến: loại có khe hở và loại không có khe hở.
– Phân chia theo điện áp, chúng ta có: chống sét van trung thế; chống sét van hạ thế; chống sét van; các loại chống sét van 22kV (24kV), 35kV, 110kV, 220kV.
– Về thương hiệu, nổi bật có chống sét van Ohio Brass, chống sét van Cooper, chống sét van LA VINASINO, chống sét van hãng Sarah, thiết bị chống sét van DTR Hàn Quốc, chống sét van Siemens, các loại chống sét van Apparat Nga,…
Chống Sét Van 24kV, 35kV Cooper Mỹ
Để lựa chọn chống sét van đường dây, chống sét van trạm biến áp phù hợp, quý khách có thể liên hệ với tổng đài hỗ trợ miễn phí của Lotech:
Bảng giá chống sét van hạ thế và chống sét van thông minh
| STT | Sản phẩm | Nhãn hiệu/ Xuất xứ | Đơn giá tham khảo |
| 1 | – Chống sét SAi20A – 24kV Mã hiệu: SAI.020.Z.WW/920 – Phụ kiện lắp đặt cho chống sét 24kV; Giá lắp cho sứ đứng (BPD.23.WW) hoặc sứ chuỗi (BPD.38.WW); Kẹp dây trần 95mm (CB90.0009.SS) |
Streammer/ NGA | 9.550.000 |
| 2 | – Chống sét thông minh 35kV (2 vòng) và 2 cực thu sét. Mã hiệu: SAD.M35.Z.WW/920 – Phụ kiện lắp đặt cho chống sét 35kV; Giá lắp 35kV cho xà chữ V (BLD.90-60.WW); Kẹp dây trần 95mm (CB90.0009.SS); Sứ chuỗi 35kV; Dây nối chống sét( Jumper) (JUM.017) |
Streammer/ NGA | 22.450.000 |
| 3 | Chống sét van hạ thế GZ500 | VN | 500.000 |
Bảng giá chống sét van Tuấn Ân
| STT | Sản phẩm | Nhãn hiệu | ĐVT | Đơn giá tham khảo |
| 1 | Chống sét van LA 12kV 10kA MCOV 10.2 | Tuấn Ân | Cái | 1.218.885 |
| 2 | Chống sét van LA 18kV 10kA MCOV 15.3 | Tuấn Ân | Cái | 1.804.005 |
| 3 | Chống sét van LA 21kV 10kA MCOV 17.0 | Tuấn Ân | Cái | 2.146.475 |
| 4 | Chống sét van LA 24kV 10kA MCOV 19.5 | Tuấn Ân | Cái | 2.185.575 |
| 5 | Chống sét van LA 42kV 10kA MCOV 34.0 | Tuấn Ân | Cái | 3.559.020 |
| 6 | Chống sét van LA 48kV 10kA MCOV 38.5 | Tuấn Ân | Cái | 3.756.245 |
Bảng giá chống sét van trung thế 18kV 22kV 24kV 35kV 42kV
| STT | Sản phẩm | Nhãn hiệu/ Xuất xứ | Đơn giá tham khảo |
| 1 | Chống sét van LA 12kV, 10kA | Cooper | 1.379.909 |
| 2 | Chống sét van LA 18kV, 10kA | Cooper | 1.680.000 |
| 3 | Chống sét van LA 15kV, 10kA | Cooper | 1.613.322 |
| 4 | Chống sét van LA 21kV, 10kA | Cooper | 2.067.711 |
| 5 | Chống sét van LA 24kV, 10kA | Cooper | 2.390.000 |
| 6 | Chống sét van LA 42kV, 10kA | Cooper | 3.467.711 |
| 7 | Chống sét van LA 10kA-18kV (không bass) | DTR/Korea | 1.800.000 |
| 8 | Chống sét van LA 18kV 10KA | Ohio | 1.640.000 |
| 9 | Chống sét van Class 1 18kV 10kA (Surge Arrester PDV100-Optima) | Ohio | 1.587.518 |
| 10 | Chống sét van LA 18kV-10kA + Bass | Sarah | 1.282.000 |
| 11 | Chống sét van LA 18kV- 10kA, Class1 | Apparat/Russia | 1.671.596 |
Trên đây là giá tham khảo cho các loại chống sét van trung thế thông dụng, để cập nhật giá đang áp dụng với chiết khấu cao, quý khách có thể liên hệ với Lotech qua ZALO hoặc HOTLINE:
